拖鏈動畫制作【轉】

在交給客戶樣品前需要為客戶演示拖鏈的實際運行效果，尤其是和其他自動化設備配合使用時，下面將介紹如何設計這些動畫模型，其實實現的方式比較簡單，可以將動畫分為外部存儲和內部存儲兩種方式：

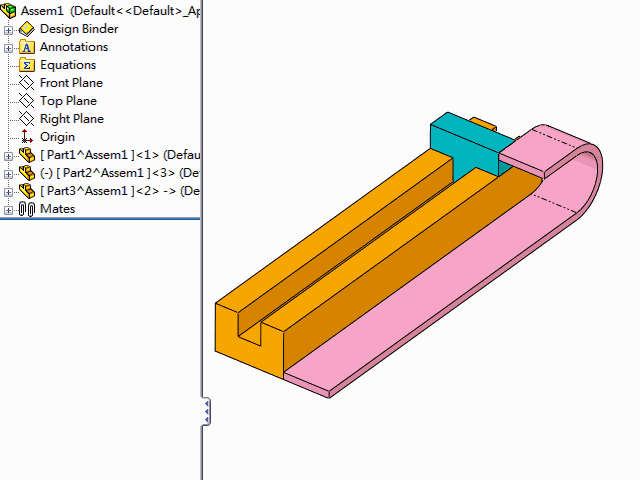

1.外部儲存，可視為所有零件分開獨立建模再裝配，動畫實現方式就需透過尺寸鏈結或是方程。

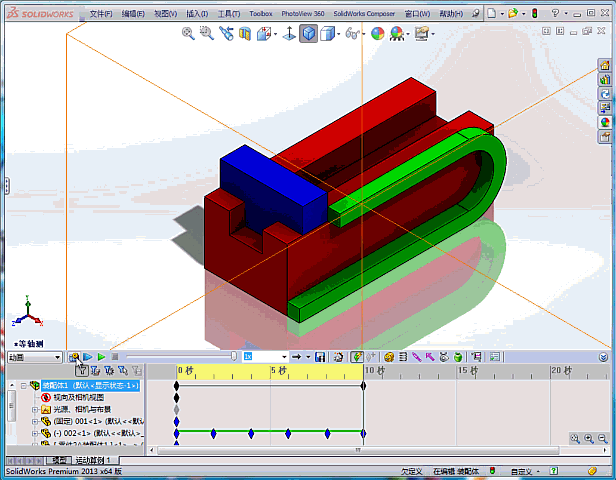

2.內部儲存，即初學者常見卻沒深入討論的"自頂向下"，或稱"由上而下"的關聯設計。
   動畫只由關聯零件的參考基準，改變位置後就可以實現。并不需要多馀的方程或是重建宏。

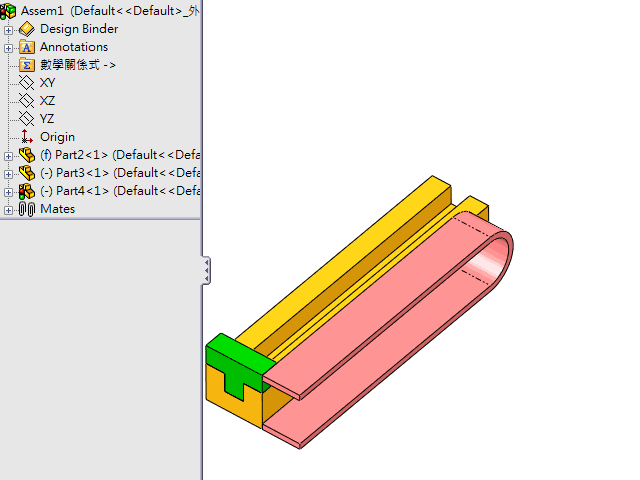

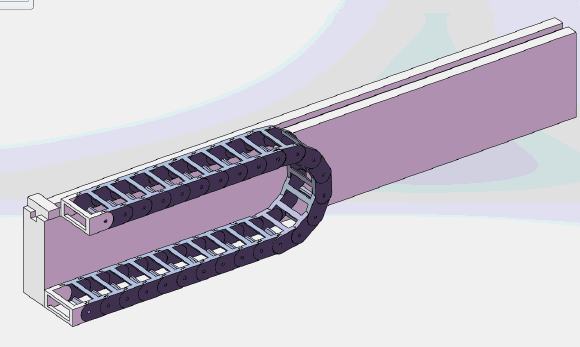

無論第一種或第二種，裝配完成后的效果如下圖：

第二種拖鏈動畫制作方法：

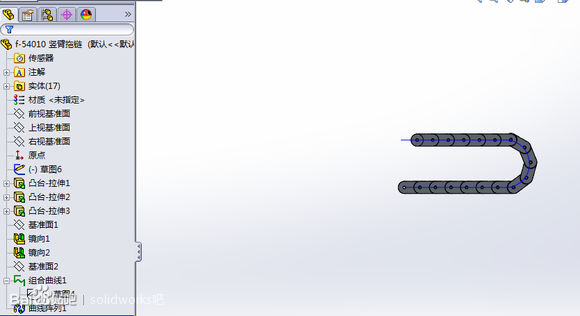

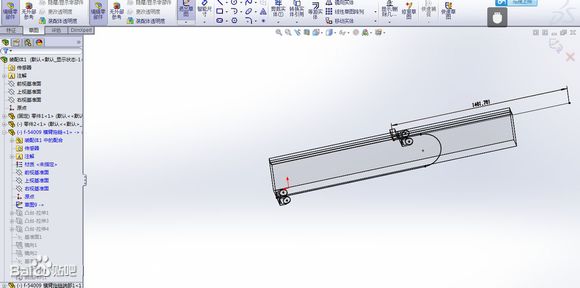

打開拖鏈，先新建一個草圖6，如圖右下角，為方便觀察，我用的是另外一個文件的截圖

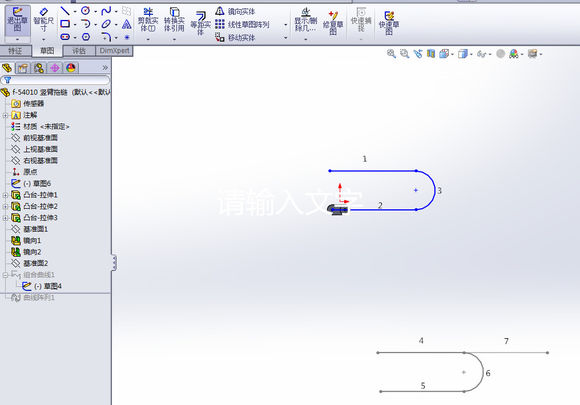

繪制一個草圖4，如圖，對草圖添加幾何關系，直線2與直線5，7分別添加相等的幾何關系，直線1和直線4添加相等的幾何關系，圓弧3和直線1，2.圓弧6和直線4，5分別添加相切的等量關系。然后退出草圖，編輯草圖，添加智能尺寸，選取直線4左端點和直線7又端點

接下來一步便是對單個畫好的進行曲線陣列

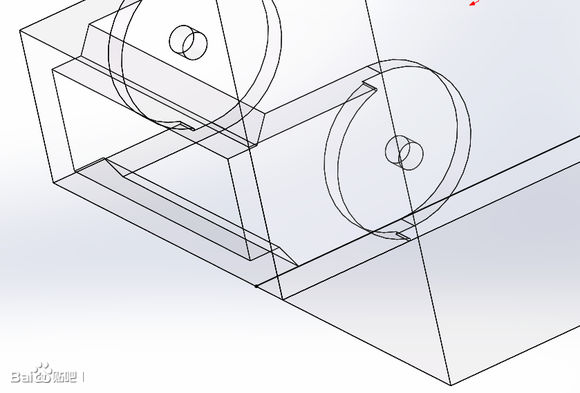

接下來一步便是返回裝配體界面，在添加幾何關系前，草圖9是活動的，呈現藍色，編輯草圖，添加幾何關系，如下圖，先對一個端點與滑板上一點添加重合的幾何關系，后對另一個端點與固定板一點添加重合幾何關系，則得到上圖的效果

上述步驟結束后就可以進行動畫制作了

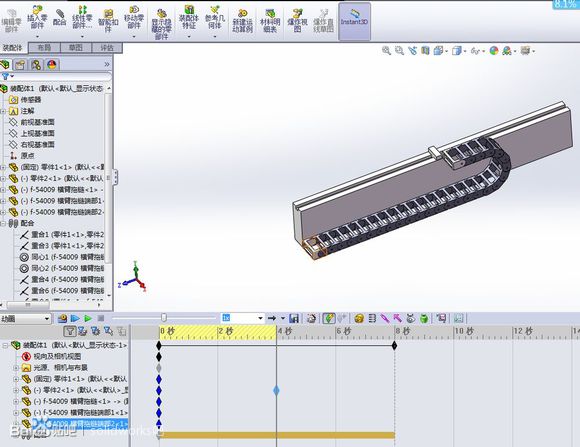

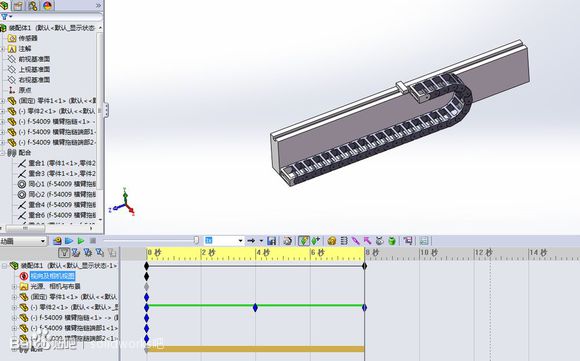

第一步把鍵碼拖到8秒，然后滑板鍵碼拖到四秒處，右擊，替換鍵碼，把滑塊移到最左端

右擊0秒處的滑塊鍵碼，復制，粘帖到8秒處，然后計算，完成后播放一下就行了
